Tecnologias Utilizadas

• 🐍 Python – Linguagem de programação principal
• 🚀 Apache Kafka – Plataforma open source de streaming de eventos usada para ingestão, processamento e distribuição de dados em tempo real
• 📊 KSQL – Banco de dados de streaming que permite consultar e processar dados do Apache Kafka utilizando SQL
• 🗄️ SQLite – Banco de dados leve para armazenar informações de linhas e trajetos dos ônibus da cidade de São Paulo
• 📈 Streamlit – Framework para construção do dashboard interativo
• 🌐 API da SPTrans – Fonte de dados que retorna toda a operação de ônibus da cidade de São Paulo

Requisitos

Requisitos Funcionais

• RF1 – Coletar posições dos ônibus em tempo real
• RF2 – Calcular a velocidade média de cada ônibus
• RF3 – Calcular o total de ônibus em operação
• RF4 – Filtrar dados por linha via parâmetro externo
• RF5 – Visualizar os dados em um dashboard interativo

Requisitos Não Funcionais

• RNF1 – As atualizações devem ser processadas em, no máximo, 3 minutos
• RNF2 – O sistema deve rodar em Docker Compose, garantindo alta disponibilidade
• RNF3 – O Kafka deve suportar o aumento no volume de veículos, na frequência de coleta e no número de consumidores
• RNF4 – Os dados transmitidos devem manter precisão, consistência e estrutura válida do início ao fim do processamento

Arquitetura da solução

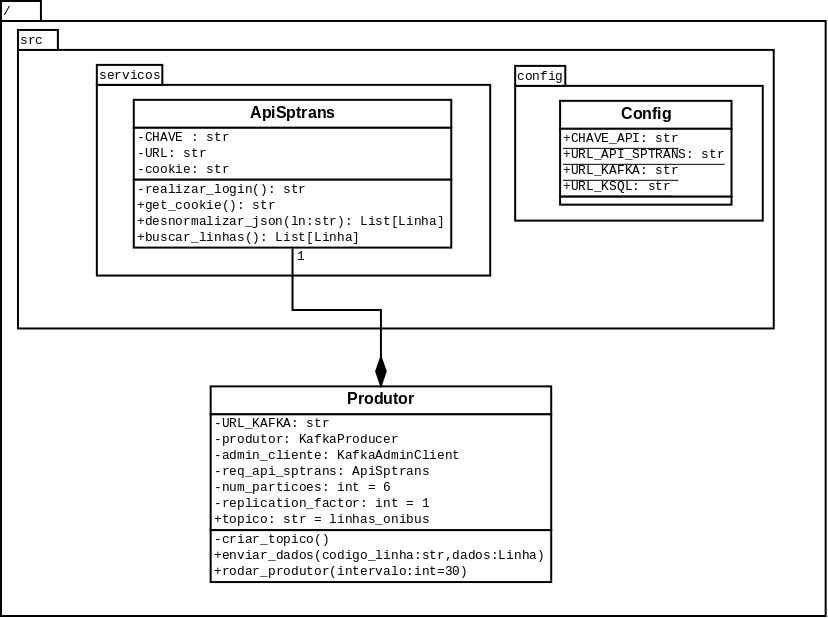

Diagrama de classe-Produtor

O diagrama acima mostra a construção do script do produtor kafka. Um produtor usa uma instância da chamada da API da sptrans, onde no método buscar_linhas, retorna toda a operação de ônibus da cidade de São Paulo.

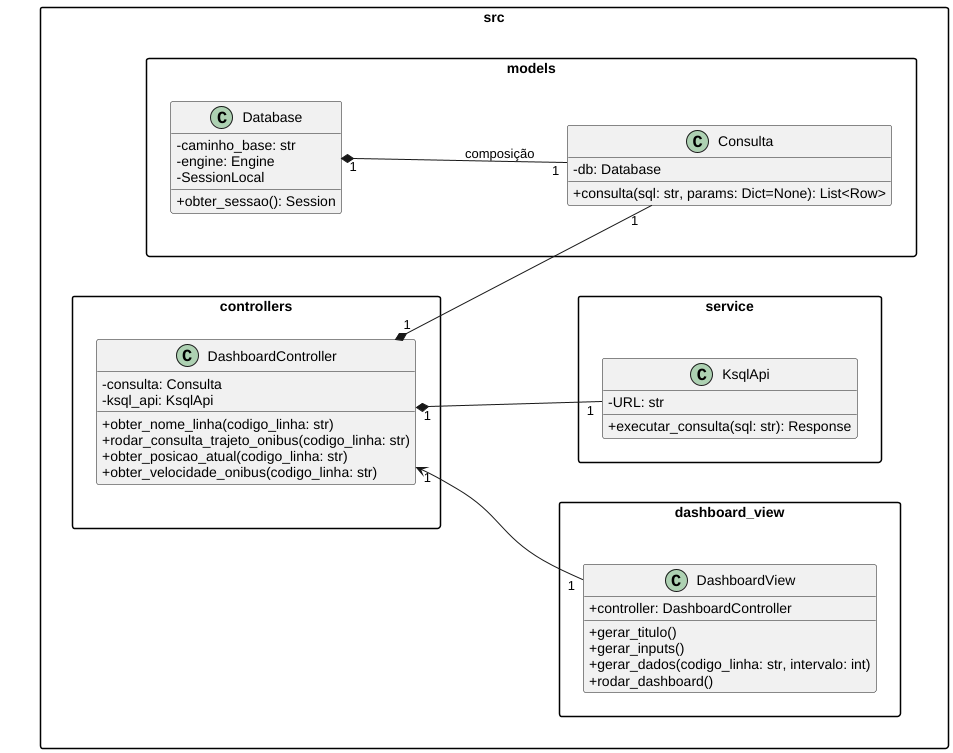

Diagrama do dashboard MVC

O diagrama abaixo, mostra a comunicação do dashboard com o ksql, usando o padrão mvc (Model. View, controller), onde as classe DashboardView é responsável pela visualização dos dados e faz a comunicação com a classe DashboardController. A classe DashboardController é responsável pela regras de negócio e faz a comunicação com duas classes, KsqlApi e Consulta. As classes KsqlApi e Consulta são responsaveis pela manipulação da API do KSQL e a conexão no banco de dados SQLITE respectivamente.

KSQL

O Kafka foi integrado com o KSQL para processamento em tempo real, permitindo consultas contínuas sobre os tópicos e cálculos de métricas agregadas, como: • Velocidade média por ônibus: O cálculo da velocidade foi feita usando a fórmula de haversine, onde ela usa a latitude e longitude inicial em um tempo, e a latitutde e longitude final em um determinado tempo. • Monitoramento da posição em tempo real

Demonstração do projeto

Link do reposítório

Scripts KSQL

Script para criar stream de dados com o json normalizado

CREATE STREAM ONIBUS_POSICAO_BRUTO (
    c STRING,
    cl INTEGER,
    sl INTEGER,
    lt0 STRING,
    lt1 STRING,
    qv INTEGER,
    p INTEGER,
    a BOOLEAN,
    ta STRING,
    py DOUBLE,
    px DOUBLE
) WITH (
    KAFKA_TOPIC = 'linhas_onibus',
    VALUE_FORMAT = 'JSON'
);

Script para obter a posição atual do ônibus

CREATE TABLE ONIBUS_POSICAO_ATUAL AS
SELECT
    p,
    LATEST_BY_OFFSET(c) AS c,
    LATEST_BY_OFFSET(py) AS py,
    LATEST_BY_OFFSET(p) AS id_onibus,
    LATEST_BY_OFFSET(px) AS px,
    LATEST_BY_OFFSET(ta) AS ta
FROM ONIBUS_POSICAO_BRUTO
GROUP BY p;

Criar reparticionamento

CREATE STREAM ONIBUS_POSICAO_REKEY
    WITH (PARTITIONS = 6) AS
SELECT *
FROM ONIBUS_POSICAO_BRUTO
PARTITION BY p;

Criar stream com a posição anterior e atual do ônibus

CREATE STREAM ONIBUS_POSICAO_ANTERIOR_ATUAL AS
SELECT
    s.p,
    t.c as c,
    t.py AS prev_py,
    t.px AS prev_px,
    t.ta AS prev_ta,
    s.py AS curr_py,
    s.px AS curr_px,
    s.ta AS curr_ta
FROM ONIBUS_POSICAO_REKEY s
LEFT JOIN ONIBUS_POSICAO_ATUAL t
    ON s.p = t.p;

Função UDF em java da fórmula de Haversine para consumir no KSQL

package com.company.ksql;

import io.confluent.ksql.function.udf.Udf;
import io.confluent.ksql.function.udf.UdfDescription;
import io.confluent.ksql.function.udf.UdfParameter;

import java.math.BigDecimal;
import java.time.Instant;

@UdfDescription(
        name = "velocidade_media",
        description = "Calcula velocidade média (km/h) usando Haversine + diferença de tempo em segundos.",
        category = "GEOSPATIAL"
)
public class VelocidadeMediaUdf {

    private static final double R = 6371.0;

    @Udf(description = "Velocidade média entre coordenadas (km/h)")
    public double velocidadeMedia(
            @UdfParameter("lat1") BigDecimal lat1,
            @UdfParameter("lon1") BigDecimal lon1,
            @UdfParameter("lat2") BigDecimal lat2,
            @UdfParameter("lon2") BigDecimal lon2,
            @UdfParameter("tsInicialISO") String tsInicialISO,
            @UdfParameter("tsFinalISO") String tsFinalISO
    ) {

        double lat1d = lat1.doubleValue();
        double lon1d = lon1.doubleValue();
        double lat2d = lat2.doubleValue();
        double lon2d = lon2.doubleValue();

        long tsInicial = Instant.parse(tsInicialISO).toEpochMilli();
        long tsFinal = Instant.parse(tsFinalISO).toEpochMilli();

        double dLat = Math.toRadians(lat2d - lat1d);
        double dLon = Math.toRadians(lon2d - lon1d);

        double a = Math.sin(dLat/2) * Math.sin(dLat/2)
                + Math.cos(Math.toRadians(lat1d))
                * Math.cos(Math.toRadians(lat2d))
                * Math.sin(dLon/2) * Math.sin(dLon/2);

        double c = 2 * Math.atan2(Math.sqrt(a), Math.sqrt(1-a));
        double distanciaKm = R * c;

        double dtSec = (tsFinal - tsInicial) / 1000.0;

        if (dtSec <= 0) return 0.0;

        return (distanciaKm / dtSec) * 3600.0;
    }
}
